Berikut data kode eror pada unit pendingin airconditioner dan cara mendeteksi kerusakan pada unit ac split wall standart dan unit ac inverter beserta cara penanganannya kerusakan pada unit tersebut
KODE ERROR AC -
buat yang lagi bingung nyari kode eror ac
KODE ERROR DAIKIN :
A0 : T1 - T2 diaktifkan
A1 : kesalahan di indoor PCB
A3 : drainese air tidak normal
A5 : thermistor rusak
A6 : fan motor indoor overload
A7 : swing motor terkunci
A8 : tegangan abnormal
A9 : expation rusak / konektor kontak rusak
AA : 26wh aktif
AF : kesalahan di alat pelembab
AH : kesalahan di filter udara
AJ : PCB rusak
C4 : thermostat rusak
C5 : pipa gas thermostat rusak
C6 : sistem fan rusak
C7 : swicth panel rusak
C9 : thermostat udara masuk rusak
CA : thermistor debit udara rusak
CC : kontak konektor rusak
CJ : thermist utk remote tidak berfungsi
CO: pelindung konektor kontak rusak
E0 : safety device outdoor bekerja
E1 : kesalahan di outdoor PCB
E3 : HP bekerja
E4 : LP bekerja
E5 : compresor terkunci
E6 : compresor terkunci
E7 : fan motor outdoor terkunci
E8 : kerusakan compresor
E9 : expantion rusak
EA : kekurangan gas
EC : thermistor rusak
EF : expation elektronik rusak
F3 : suhu pengeluaran tidak normal
F6 : HP abnormal
H0 : sensor compresor rusak
H1 : limit switch rusak
H3 : swicth HP rusak
H4 : swicth LP rusak
H5 : compresor overload
H6 : kabel compresor rusak
H7 : signal posisi motor outdoor rusak
H8 : transistor daya rusak
H9 : thermist udara luar rusak
HC : kondensasi unit rusak
J2 : sensor tekanan rusak
J3 : thermist pipa discase rusak
J5 : thermist pipa saction rusak
J6 : thermist heat exchangger rusak
J7 : pipa liquid tidak berfungsi
L4 : plat pembuangan panas terlalu tinggi
L5 : terjadi overcurent
L8 : overload
L9 : compresor terkunci
P1 : phase terbuka
P3 : kesalahan di sensor suhu PCB
P4 : kesalahan di sensor suhu heat rediting fan
PJ : program di data hold IC salah
U0 : suhu pipa masuk tidak normal
U1 : phase terbalik
U2 : kesalahan di sumber tegangan
UF/U4 : komponen rusak
U5 : error di sinyal thermist
U8 : kesalahan thermist antara remote dengan sumber
UA : kesalahan setting utk selector swicth
Eror kode pada Ac Inverter Panasonic
H11> Komunikasi Kegagalan (Wiring rusak atau masalah dengan ID untuk OD komunikasi)
H12> ID / OD Kompatibilitas Masalah (Lebih dari atau bawah sistem multi-diindeks)
H14> Indoor Air Sensor rusak (Sensor Terputus, rusak atau Kontak Kotor)
H15> Kompresor Sensor rusak (Sensor Terputus, rusak atau Kontak Kotor)
H16> Current Transformer Masalah (Power Transistor Modul atau terbuka PCB Gas Sangat Rendah rusak.)
H19> Penggemar Motor Indoor Terkunci (Fan Motor Indoor PCB Kegagalan)
H21> Lampung Beralih Dioperasikan (Periksa Drainase)
H23> Pipa Sensor Indoor rusak (Sensor Terputus, rusak atau Kontak Kotor)
H27> Terbuka Air Sensor rusak (Sensor Terputus, rusak atau Kontak Kotor)
H28> Terbuka Pipa Sensor rusak (Sensor Terputus, rusak atau Kontak Kotor)
H30> terbuka Discharge Sensor 1 rusak (Sensor Terputus, rusak atau Kontak Kotor)
H32> Terbuka Discharge Sensor 2 rusak (Sensor Terputus, rusak atau Kontak Kotor)
H33> Salah Connection Voltage (Tegangan Salah / rusak Wiring indoor atau outdoor)
H34> Terbuka Pendingin Sensor rusak (Sensor Terputus, rusak atau Kontak Kotor)
H36> Gas Sensor Terbuka rusak (Sensor Terputus, rusak atau Kontak Kotor)
H37> Sensor Cair Terbuka rusak (Sensor Terputus, rusak atau Kontak Kotor)
H39> Abnormal Operasi Indoor (Piping salah atau Expansion Valve Soal)
H41> Wiring atau Pipa Abnormal (Wiring atau Piping Dilalui pada Sistem Twin)
H97> Kegagalan Fan Terbuka (Outdoor Fan motor atau PCB Kegagalan)
H98> Indoor Coil Overheat (Panas Mode) (Filter Kotor atau Indoor Coil. Sangat Tinggi Suhu Room)
H99> Indoor Coil De-Ice (Cool Mode) (Filter Kotor atau Indoor Coil. Mengisi Gas rendah atau Temp Ambient Rendah)
F11> Reversing Kegagalan Valve (rusak Reversing Valve, Coil atau terbuka PCB)
F17> Standby Unit Pembekuan (Multi Hanya Ekspansi. Valve Kebocoran)
F90> PFC Kegagalan (masalah dengan Inverter atau Compressor)
F91> Pendinginan Siklus Masalah (Gas rendah atau Penyumbatan)
F93> Kompresor Abnormal Revolusi (Compressor Menjalankan Salah)
F95> Coil terbuka Overheat (Cool Mode) (Kotor Condensor Coil, gas rendah atau penyumbatan)
F96> IPM atau Compressor Overheating (Charge Gas Kelebihan atau Rendah atau penukar panas kotor)
F97> Discharge / Kompresor Temp Tinggi (Charge Gas rendah atau Gagal Compressor)
F98> Proteksi Arus Lebih (Outdoor Heat Exchanger Soal. Gas Kelebihan)
F99> Perlindungan Arus DC (PC terbuka, Daya Transistor atau Kegagalan Compressor)
CARA RISET REMOTE SAMSUNG
1. Kasi power ke indoor unit
2. Lepas batre remote
3. Tekan tombol "On Timer" dan "Off Timer" bersamaan
4. Pasang kembali batre remote (jgn lepaskan tombol timer saat instalasi batre)
5. Setelah batre terpasang baru release tombol yg ditekan tadi.
6. Tekan tombol On / Off (AC akan hidup dalam mode cool selama lebih kurang 3 menit)
7. Kode kerusakan akan muncul jika memang bener2 ada yang rusak.Catatan: jgn atur temperatur atau mengganti mode operasi saat tips dilakukan. 2.lepas baterai tekan Mode dan suhu + .... sambil tekan baterai dipasang.masukan code secara berurut lalu tekan tombol on kearah ac dicoba aja kedua cara itu sapa tau cocok ..
KODE ERROR CHANGHONG :
E1 : power module overheating, overcurrent, short circuit
E2 : current sensor sensing current is to small
E4 : when the press temperature sensor heating temperature exceeds 120 ℃
E5 : overcurrent protection
E6 : outdoor temperature sensor failure
E7 : outdoor coil sensor failure
Ea : super-voltage power supply
Ec : cooling when the outdoor heat exchanger sensor temperature exceeds 70 ℃ Protection
Ee : chip EEPROM data read error
F1 : room temperature sensor failure
F2 : indoor coil sensor failure
F4 : for heating the indoor coil sensor 72 ℃ Protection
F5 : cooling when the indoor coil temperature sensor is lower than 0 ℃ following protection
F7 : indoor board communication failure with the control panel
KODE ERROR MITSUBISHI :
E1 : Indoor PCB failure
E2 : Duplication of indoor unit address
E5 : Indoor / Outdoor
Communication error
E6 : Indoor Coil Thermistor
E7 : Indoor Thermistor (return)
E8 : Overload (heating mode) or Coil Thermistor Shorted
E9 : Float switch activated
E10 : Exceeded number of indoor unit per controller (16 max)
E11 : More than one unit connected to controller while addressing units
E12 : Check adress if still on old 48 or 49 factory setting
E14 : master/slave setting or wiring error
E16 : Indoor Fan motor
E28 : Remote controller sensor error
E32 : 2 of the 2 phase power supply error
E34 : Abnormally low current on L3
E35 /E37 : Outdoor Heat exchanger thermistor error
E36/39 : Abnormally high compressor discharge temperature or thermistor error
E38 : Outdoor air thermistor
E40 : High pressure switch activated
E41 : Inverter power transistor overheated
E42 : Compressor high current
E43 : Exceeded the number of inddor unit to outdoor
E45 : Indoor / Outdoor transmission error
E46 : Address conflict
E47 : Inverter over voltage
E48 : DC outdoor fan motor error
E49 : Low pressure fault
E51 : Inverter PCB fault or Power transistor fault
E56 : Power transistor Thermistor
E57 : Low refrigerant
E59 : Compressor startup error
E60 : Compressor position detection error
E63 : Emergency stop of indoor unit
KODE ERROR SANYO :
S01 : Suhu kamar kegagalan sensor
S02 : Indoor coil kegagalan sensor
S03 : Kelembapan sensor kegagalan Ganti papan ruangan
S04 : Comp. sensor suhu kegagalan Periksa sensor untuk kontinuitas
S05 : Terbuka coil kegagalan sensor Periksa sensor untuk kelangsungan
S06 : Terbuka udara kegagalan sensor Periksa sensor untuk kontinuitas
S07 : Terbuka kegagalan sensor arus Ganti papan luar ruangan
E01 : Indoor / outdoor kegagalan komunikasi Lihat diagnosa rinci
E02 : kegagalan sirkuit HIC (Compressor /Fan sirkuit) Lihat diagnostik rinci
E03 : Terbuka Unit OTP kegagalan rom Lihat diagnostik rinci
E04 : Puncak cut off saat Lihat diagnosa rinci
E05 : PAM atau kegagalan sirkuit aktif Lihat diagnostik rinci
E06 : Tinggi kompresor suhu debit Lihat diagnostik rinci
E07 : Indoor kegagalan operasi fan Lihat diagnostik rinci
E08 : 4 arah katup kegagalan switching
(RV) Lihat diagnostik rinci
E09 : Tidak ada perlindungan refrigerant Lihat diagnostik rinci
E10 : DC penggerak kompresor kegagalan sirkuit Lihat diagnostik rinci
E11 : Terbuka kegagalan operasi fan Lihat diagnostik rinci
E12 : Kesalahan dalam unit outdoor Lihat diagnostik rinci
E13 : pencegahan Freeze diaktifkan Lihat diagnostik terperinciTerbuka kegagalan operasi
KODE ERROR TCL :
EO : In and out communication failure
EC : Outdoor communication failure
E1 : Outdoor sensor
E2 : Indoor coil temperature sensor
E3 : Outdoor coil temperature sensor
E4 : System abnormity
E5 : Type mismatch
E6 : Indoor fan motor
E7 : Outdoor temperature sensor
E8 : Discharge temperature sensor
E9 : Invert module abnormity
EF : Outdoor fan motor (DC)
EA : Current sensor
EE : EEPROM failure
EP : Top of compressor temperature switch
EU : Voltage sensor
berikut sebagian kode eror pada ac, untuk medeteksi kerusakan

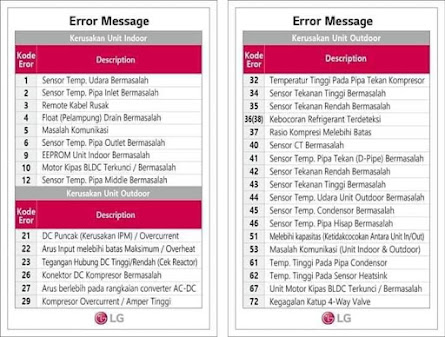

>ac LG biasa dari lampu indikator berkedip.
>daikin mencari kode eror dari remote control. dengan cara tekan tombol cancel selama 5 detik nanti akan muncul di layar "00" tekan tombol cancel berulang agar mendapatkan bunyi beep panjang, itulah eror pada unit akan muncul kode. cari kode di atas yg sudak saya terakan.
Semoga bermanfaat.
Salam cv.ekajaya-ac
